气动切断阀工作原理图及结构特点
2019/8/7-气动切断阀工作原理图及结构特点

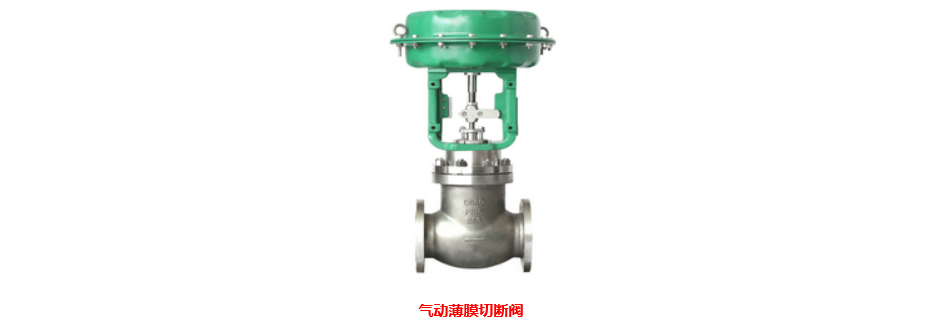

气动切断阀是用于工艺管道中突发故障或事故时，将管路介质（液体、气体）流体紧急快速截断的高性能切断阀，具有动作迅速、严密切断、安全可靠等特点，在其高危险物料的加工处理，贮存运输过程中被得到广泛应用，在气体泄漏、意外事故、操作不当、人员没办法靠近时，能够远距离快速关闭阀门，起安全保护作用。
气动切断阀结构特点：
1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
气动切断阀工作原理：
气动切断阀主要由执行机构与阀体两部分组成，通常由控制室/控制中心操作，也可以在现场安全地操作。气动切断阀对阀的基本要求是：关闭严密快速，并具火灾安全结构。虽然，常规阀门中，高密封性能的金属密封是最佳选择，当采用软密封结构时，必须是火灾安全型结构，以保证软密封结构失效后，仍能截断危险物料而不流入事故场所！
气动切断阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入切断阀气缸时，阀瓣开启，当需要关闭紧急切断阀或遇有紧急情况时，将压力泄掉即迅速关闭而止漏，阀门工作介质的流动方向，阀座端为出口，安装一般采用高进低出！
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
