自力式流量调节阀工作原理
2019/8/7-自力式流量调节阀工作原理

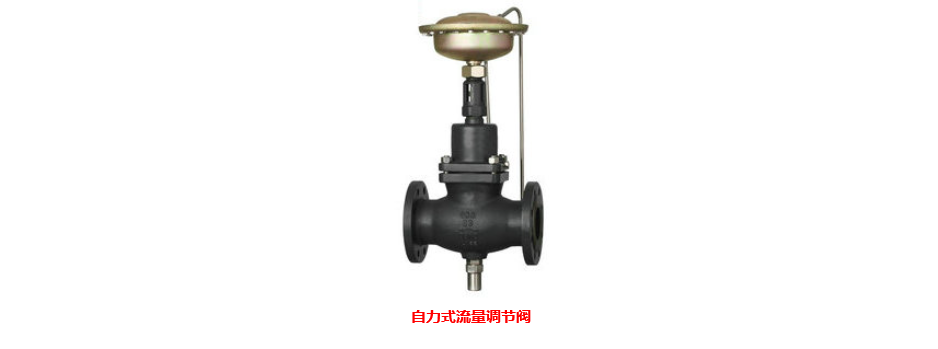

自力式流量调节阀由一个带有设定流量的控制阀门和执行器组成，可按照设定值进行自动调节，主要应对在被控流量一旦调定后，不经常改变（调整）的场合，它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。自力式流量调节阀阀内采用压力平衡机构，反应灵敏、控制精确、允许压差大，适用于非腐蚀性的液体，在系统管道中的流量控制，应根据实际情况选用，选取时阀前、后压差要大于该有效压力。

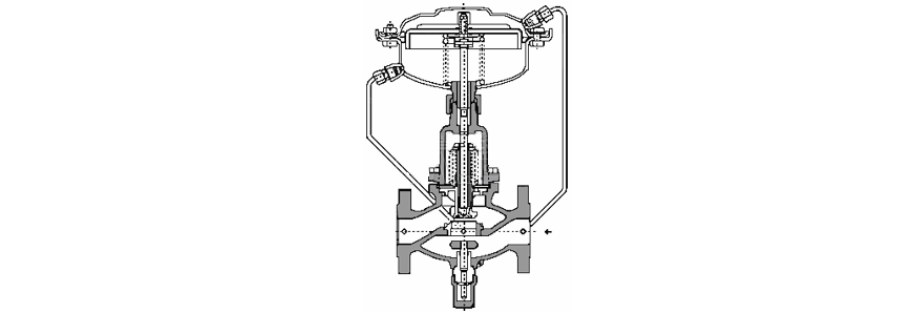

自力式流量调节阀一定流量的介质经过限流器时引起压差，压差通过脉冲管作用在控制膜片上。通过内置的控制弹簧限制压差（限流器压差）和流量。被控介质输入阀以后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1于Ps的压差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。
当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在上、下膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反正，同理。设定被控介质的流量用调整节流阀与阀座的相对位置来确定。
