气动薄膜三通调节阀工作原理图

2019/8/7-气动薄膜三通调节阀工作原理图

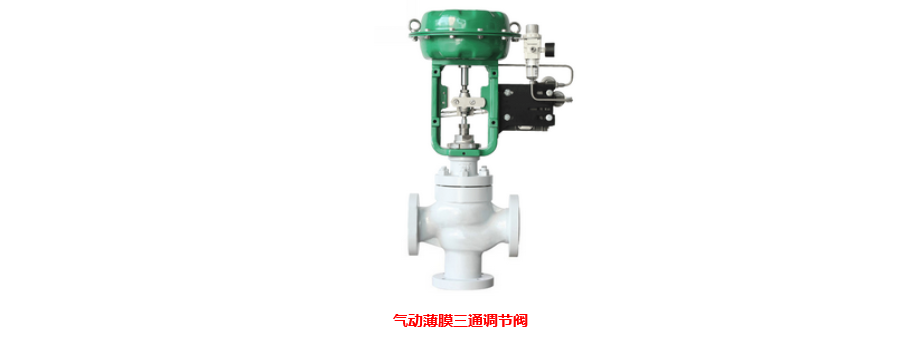

气动薄膜三通调节阀可分为合流和分流两种作用方式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两种流体分配调节，也可用于简单的配比调节。

气动薄膜三通调节阀适合于把一种流体通过三通阀，分成二路流出或把两种流体经三通阀，合并成一种流体的工况，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
气动三通调节阀工作原理：

气动薄膜三通调节阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀芯开度位移，达到对流体介质的工艺参数精确调节控制。

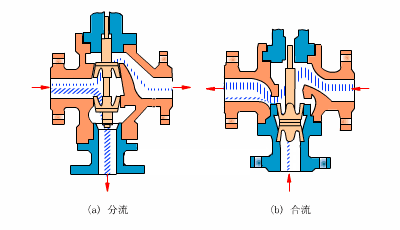

合流调节阀和分流调节阀芯位置不一样，合流调节阀的阀芯位于两阀座之内，分流阀的阀芯位于两阀座之外，这样设计阀芯，可以使流动方向将阀芯处于流开状态，合流调节阀能稳定操作。
