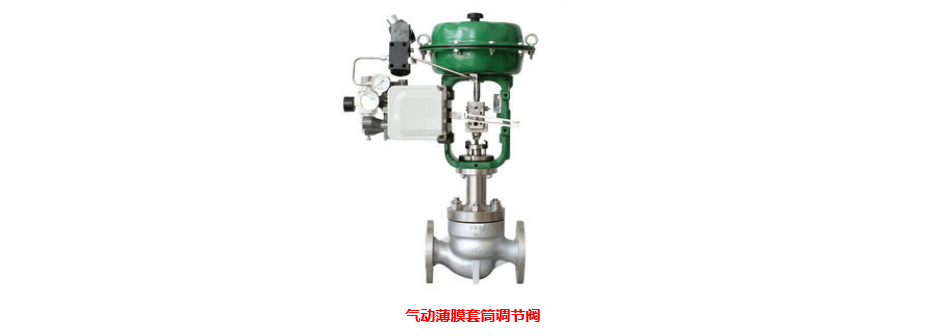

气动薄膜套筒调节阀工作原理图
2019/8/7-气动薄膜套筒调节阀工作原理图
气动薄膜套筒调节阀采用平衡型阀芯，消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，阀芯导向面大，可以减小流体流动引发振动，且噪音低，比普通的单、双座调节阀噪声降低10dB左右，能用于压差相对较大的场合，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
气动薄膜套筒调节阀采用套筒导向，导向面积大，稳定性好，可以快速在线更换阀内件，维修效率高，节约人力和时间，比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点。
气动薄膜套筒调节阀工作原理：
气动薄膜套筒调节阀采用电-气阀门定位器，以电信号和压缩空气为动力，接收工业自动化控制系统输入的（0-10mA DC或4-20mA DC）相关信号，并借助一系列部件，自动地控制调节阀开度，从而达到对管道内流体压力、温度、流量、液位等工艺参数的连续调节。
气动薄膜套筒调节阀工作原理动态图
气动薄膜套筒调节阀流道呈S流线型，整体具有工作平稳、允许压差大、流量特性准确、噪音低等特点，特别适用于流量大，阀前后压差较大，泄露要求不高的工作场合。
