气动薄膜双座调节阀工作原理图
2019/8/7-气动薄膜双座调节阀工作原理图
气动双座调节阀顾名思义就是阀体内有两个阀芯和两个阀座,采用双导向结构,主要由多弹簧直行程气动执行器和直通双座调节阀体组成,一般用在有压力补偿的要求下,通过使用阀芯桶上的两道密封线同时密封的方式,实现压力补偿以及阀门的关断。
![](http://www.shhxv.com/up_pic/2019080751148569.PNG)
气动双座调节阀具有结构紧凑、阀容量大、流量特性精确等特点,可用干苛刻的工作条件。额定流量系数比同口径的单座阀大,但泄漏页比单座阀大。适用于对泄露量要求不严格,阀前后压差较大的干净介质场合,广泛应用于石油、化工、制药、冶金、、电站等工业控制部门,主要控制气体、液体、蒸汽等介质。
气动双座调节阀工作原理:
气动双座调节阀阀座有上、下两个阀芯,流体从阀体左侧流入,通过阀座和阀芯后,由右侧流出。它比同公称通径的单座调节阀能流过更多的介质,流通能力约提高20%~25%。介质作用在上下阀芯上的力可以互相抵消,所以不平衡力小,运行压差大。

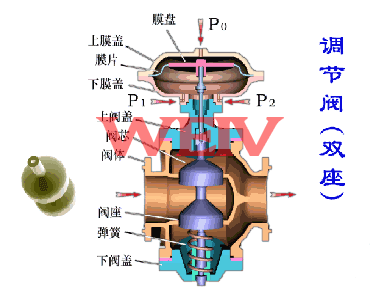

气动双座调节阀工作原理动态图
但是由于阀门的介质流路较为复杂,在高压差中使用时,对阀体的冲刷及气蚀损坏较严重;不适用于高粘度介质和含纤维介质的调节。此外,由于上下两阀芯不容易同时关严,所以关闭时泄漏量大。但其流通能力强,允许使用差压大,比同口径的单座阀流通能力大,适用于对泄露量要求和差压较大的场合。
