气动V型调节球阀原理动态图
2019/8/5-气动V型调节球阀原理动态图

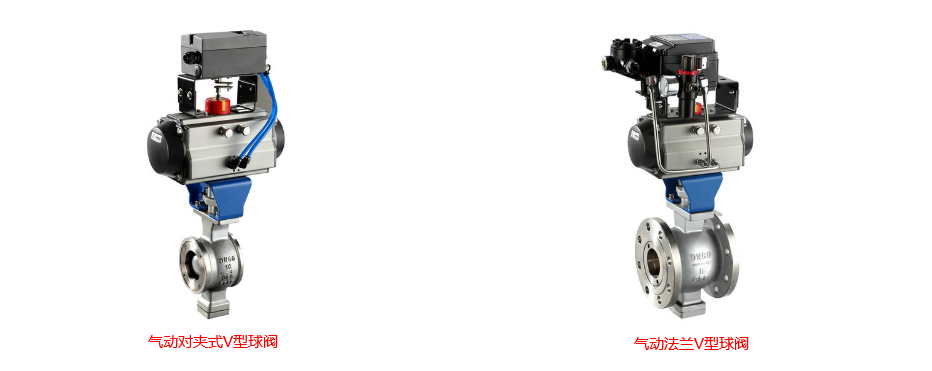

气动V型调节球阀阀芯设计成带有特殊开关的V型缺口，V型缺口与阀座产生一个强大的剪切力，可以切断含有纤维或微小固体颗粒等高粘度介质，并具有自洁功能，避免阀门卡死现象发生。气动V型球阀适合用于调节控制，稳定性高，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；而O型球阀则适合切断用，相对来说经济实惠。
气动V型调节球阀的球体上开有一个V形口，随着球的旋转，开口面积发生变化，但开口面形状始终保持为三角形，流量特性近似等百分比，可调比大，压力损失小，流通能力大，并具有精确的截流特性和控制功能，启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题，适用于纤维状、浆状的流体！
气动V型球阀的V型口角度可定制，满足更精确的截流特性和控制功能。一般在浆状介质中用V型阀多一些，它类似于凸轮绕曲阀，比O型阀好得多，V型球阀用做调节阀，如要求介质不干净、流量系数低、泄漏等级高等场合。
