气动执行机构工作原理
2019/8/3-气动执行机构工作原理

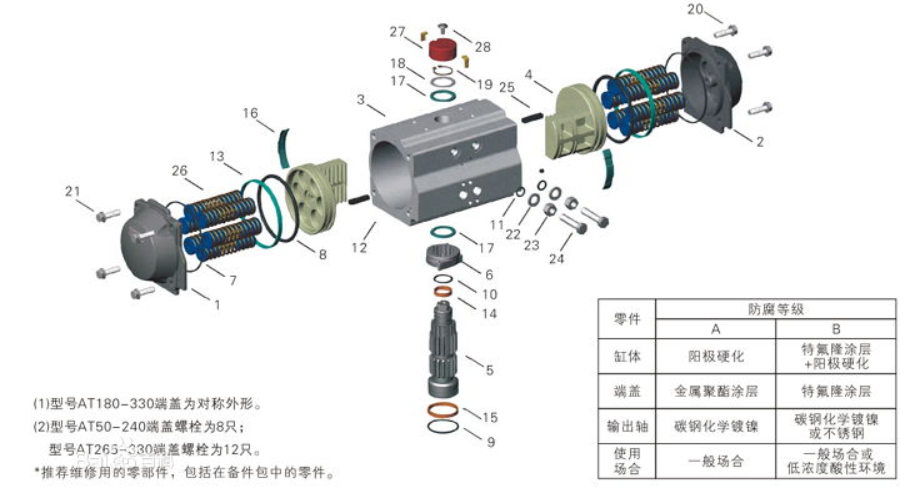

当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B管咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
