电动蝶阀型号编制表示方法
2019/8/3-电动蝶阀型号编制表示方法
随着我国工业制造业对阀门需求量的提高，电动蝶阀成了众多阀门中较为突出的一种，但由于电动蝶阀的种类繁多，加上控制形式以及介质压力温度的不同，用户往往在选择电动蝶阀型号时举措不定！为了避免出现这样的情况，本公司特提供电动蝶阀型号编制说明，方便大家参考和了解！
电动蝶阀型号编制说明包含对蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改变、阀门压力的高低以及耐温耐压耐腐对材质的要求等多方面进行解释，希望对大家在选型时有帮助！
电动蝶阀型号表示方法：
电动蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
蝶阀编制代号：D表示蝶阀；
传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
连接方式代号：4法兰式、6焊接、7对夹式；
结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
|
电动蝶阀型号编制说明：

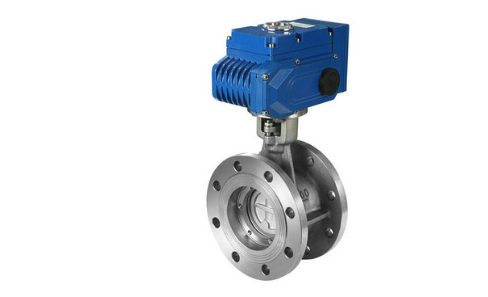

D943H-16C 不锈钢电动法兰硬密封蝶阀
D：表示蝶阀；
9：表示传动方式为电动；
4：连接方式为法兰连接；
3：结构形式为三偏心；
H：密封副材料为不锈钢；
16：表示公称压力为1.6MPa；
P：表示阀体材质为不锈钢。
|
