阀门的定义：

阀门是流体输送系统中的控制部件，是通过改变其流通面积的大小控制流体流量、压力和流向的机械产品。

一、 阀门的分类：

阀门种类很多，且有很多种分类方法：下面按用途分类、按压力分类、按介质的工作温度分类、按操作方式分类、通用分类法进行介绍

(一)、按用途分类：

(1)　截断阀类：主要用于截断和导通介质流。该类阀门包括：闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

(2)　调节阀类：主要用于调节介质的流量、压力，包括调节阀、节流阀、减压阀等。

(3)　止回阀类：主要用于防止介质的倒流，包括各种结构的止回阀。

(4) 分流阀类：用于分配、分离或混合介质，包括各种结构的分配阀，疏水阀等。

(5) 安全阀类：用于系统超压安全保护，包括各种类型的安全阀。

(二)、按压力分类：

（1） 低压阀门： 公称压力 PN≤1.6Mpa

（2） 中压阀门： 公称压力 1.6 Mpa＜PN≤6.4Mpa

（3） 高压阀门： 公称压力 6.4 Mpa＜PN≤100 Mpa

（4） 超高压阀门：公称压力 PN≥100Mpa

(三)、按介质的工作温度分类：

(1) 常温阀门： -40℃≤t≤120℃

(2) 中温阀门： 120℃≤t≤450℃

(3) 高温阀门： t≥450℃

(4) 低温阀门： -100℃≤t≤-40℃

(5) 超低温阀门：t≤-100℃

(四)、按操作方式分类：

分为手动、气动、液动、电动等阀门。

(五)、通用分类法：

这种分类方法既按工作原理和用途分，又按结构划分，是目前常用的分类方法，一般分为：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、自力式调压阀、疏水阀等。

二、 阀门型号的编制方法：

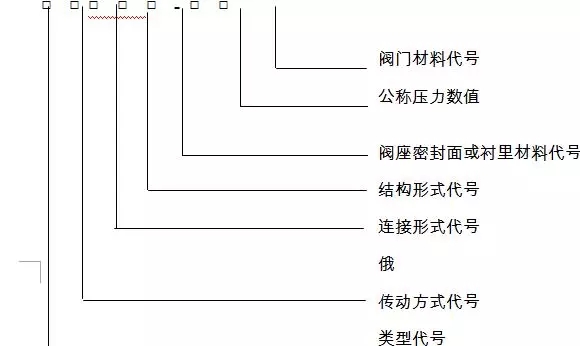

按阀门型号编制方法，阀门型号分七个单元：

第一单元表示类型，称为类型代号，用汉语拼音字母表示

表1： 阀门类型代号

类型	代号	类型	代号
闸阀	Z	旋塞阀	X
截止阀	J	止回阀	H
节流阀	L	安全阀	A
球阀	Q	减压阀	Y
蝶阀	D	疏水阀	S
隔膜阀	G

第二单元表示传动方式，称为传动方式代号，用阿拉伯数字表示

表2 阀门传动方式代号

传动方式	代号	传动方式	代号
电磁动	0	伞齿动	5
电磁-液动	1	气动	6
电-液动	2	液动	7
蜗轮	3	气-液动	8
正齿轮	4	电动	9

第三单元为连接形式代号，表示阀门与管道或设备接口连接方式，用阿拉伯数字表示

表3 阀门连接形式代号

连接形式代号	代号	连接形式	代号
内螺纹	1	对夹	7
外螺纹	2	卡箍	8
法兰	4	卡套	9
焊接	6

第四单元表示阀门的结构形式，称为结构形式代号，用阿拉伯数字表示。由于阀门类型较多，故其结构形式按阀门的种类分别表示，同一阿拉伯数字，对于不同类型的阀门所表示的意义不相同。

表4-1 闸阀结构形式代号

闸阀结构形式				代号
明 杆	楔式	弹性闸板		0
		刚性	单闸板		1
			双闸板		2
	平行式		单闸板		3
			双闸板		4
暗杆形式			单闸板		5
			双闸板		6

表4-2 截止阀和节流阀结构形式代号

截止阀和节流阀结构形式		代号
直通式		1
角式		4
直流式		5
平 衡	直通式	6
	角式	7

表4-3 球阀结构形式代号

球阀结构形式			代号
浮动	直通式		1
	L形	三通式	4
	T形		5
固定	直通式		7

表4-4 旋塞阀结构形式代号

旋塞阀形式			代号
填料	直通式	3
	T型三角式	4
	四通式		5
油封	直通式		7
	T型三角式		8

表4-5 安全阀结构形式代号

安全阀结构形式代号					代号
弹簧	封闭	带散热片		全启式	0
		微启式			1
		全启式			2
		带扳手	全启式		4
			双弹簧微启式		3
	不封闭		微启式		7
			全启式		8
		带控制机构	全启式		6
脉冲式					9

第五单元表示阀门阀座的密封面材料或衬里阀的衬里材料，其代号用拼音字母表示

表5　　　密封面材料代号

阀座密封面或衬里材料	代号	阀座密封面或衬里材料	代号
铜合金	T	渗氮钢	D
橡胶	X	硬质合金	Y
尼龙塑料	N	衬胶	J
氟塑料	F	衬铅	Q
锡基轴承合金	B	搪瓷	C
合金钢	H	渗硼钢	P

第六单元 表示阀门的公称压力数值

第七单元 表示阀体材料，称为阀体材料代号，用汉语拼音字母表示

表7　　　阀体材料代号

材料	代号	材料	代号
HT25-47	Z	Cr5Mo	I
KT30-6	K	1Cr18Ni9Ti	P
QT40-15	Q	Cr18Ni12Mo2Ti	R
H62	T	12CrMoV	V
ZG25 Ⅱ	C

待续.........
